Ürün ayrıntıları:
|
| Paketleme katmanı yüksekliği: | 100mm, 150mm, 200mm. | Plaka Kalınlığı: | 0,1 mm, 0,12 mm, 0,15 mm |
|---|---|---|---|
| Malzeme: | SS304, SS316L | Boyut: | siparişe göre |
| şekli: | Özel | Belirli alan: | isteğe bağlı türler |
| Vurgulamak: | 2.5y yapılı ambalaj,ss 316l yapılı ambalaj,yapılı damıtma kulesi ambalajı |
||

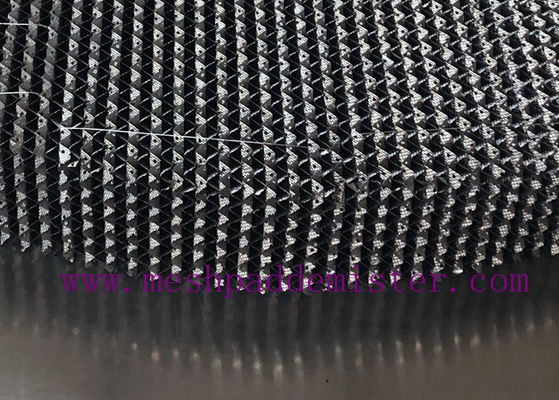

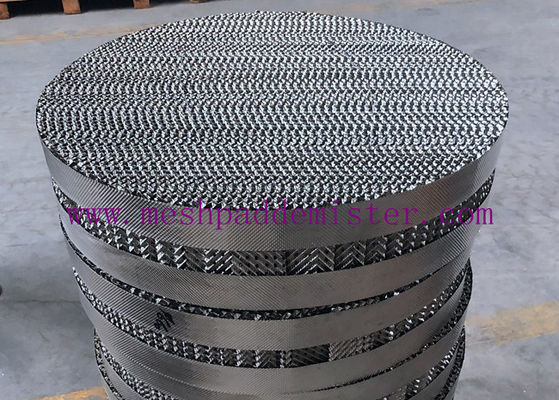

Damıtma Kulesinde 2.5Y Metal Oluklu Levha Yapılandırılmış Ambalaj
1. Hualai metal oluklu levha yapılandırılmış ambalaj denetimi:
1 Yapılandırılmış ambalajın her partisi, fabrikadan ayrılmadan önce sözleşmeye göre kalite kontrol departmanı tarafından denetlenecektir.
2 Paketleme plakasının görünümü düz ve passız olacaktır.
3 Salmastranın tepe yüksekliği, dalga mesafesi, eğimi ve diş açısı ilgili standartları karşılamalıdır.
Her 100 parçanın tepe yüksekliğinin birikmiş uzunluğu ile gerçek ürünün 100 parçasının birikmiş uzunluğu arasındaki sapma: pozitif sapma 1 saatten fazla değil ve negatif sapma 2 saatten fazla değil.
4 Paketleme diskinin çapı, Ovalliği ve düzlüğü ilgili gereksinimleri karşılamalıdır.
5 Delik çapı d için0, delik merkez mesafesi t ve plaka üzerindeki ince tanecik, sadece görsel inceleme yapılacak ve delik çapaksız olacak ve delikler ve ince taneler eşit olarak dağıtılacaktır.
6 çelik şerit kalınlığının izin verilen sapması GB / T 4239 hükümlerine uygun olacaktır.
2. Paslanmaz çelik delikli oluklu ambalajın yapısal boyutu ve karakteristik parametreleri.
| Kalem | Birim | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| oluk yüksekliği h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| oluk eğimi | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| oluk mesafesi 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| oluk açısı β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| boşluk kesri ε | δ=0.15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Delikli delik çapı d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Açılış hızı σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| oluk açısının üst dairesinin eğrilik yarıçapı R | mm | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
Not: Açılma hızının plaka üzerindeki etkisi hesaplanmaz
3. Hualai metal oluklu levha yapılı ambalajın sınıflandırılması
Paketlenmiş kule, kulede çok sayıda paket bulunan bir tür gaz-sıvı kütle transfer ekipmanıdır.19. yüzyılın ortalarında endüstriyel üretimde dolgulu kolon kullanılmıştır.O zamandan beri, iki farklı tip gaz-sıvı kütle transfer ekipmanı oluşturan plakalı kolon ile geliştirildi.
Dolgulu kulenin gövdesi, alt kısmında bir destek plakası bulunan dikey bir silindirdir.Ambalaj malzemesi, destek plakasının üzerine entegre bir şekilde yerleştirilir.Salmastranın yukarı çekiş ile hareketini sınırlamak için salmastranın üzerine bir salmastra baskı plakası monte edilmiştir.Sıvı, kulenin tepesinden eklenir, sıvı dağıtıcı aracılığıyla ambalajın üzerine püskürtülür ve ambalaj yüzeyinden aşağı doğru akar.Gaz, kulenin altından gönderilir ve gaz dağıtım cihazı tarafından dağıtılır (gaz dağıtım cihazı genellikle küçük çaplı kule için ayarlanmaz), daha sonra sıvı ile ters akım olur ve sürekli olarak paketleme tabakasının boşluğundan geçer.Gaz-sıvı iki fazlı, kütle transferi için paketleme yüzeyi ile yakın temas halindedir.Paketlenmiş kule, sürekli bir gaz-sıvı kütle transfer ekipmanıdır, iki fazlı bileşim kule yüksekliği boyunca sürekli olarak değişir.Normal çalışma altında, gaz fazı sürekli fazdır ve sıvı faz, dağılmış fazdır.
4. Hualai metal oluklu levha yapılı ambalajın işaretlenmesi, paketlenmesi, depolanması ve taşınması
1 Ürün adı, modeli, özellikleri ve boyutu, üretici adı ve üretim tarihi dahil olmak üzere bitmiş yapılandırılmış ambalaj için ambalaj listesi sağlanacaktır.Aynı zamanda, muayene öğeleri, muayene tarihi ve muayene personelinin mührü de dahil olmak üzere ürün muayene sertifikası sağlanacaktır.
2 Bitmiş ürünler kartonlar, ahşap kutular veya ahşap plakalar içinde paketlenecek ve paketleme tepsisi yatay olarak yerleştirilecektir.Ambalaj kutusunun dış kısmında ürünün adı ve modeli, imalatçısının adı ve ürünün kalitesi belirtilecek ve "nemi kesinlikle önleyin" gibi kelime veya işaretler yer alacaktır.
3 Nakliye sırasında ürüne çarpmak ve doğrudan yağmur yağdırmak kesinlikle yasaktır.
4 Ürünler havalandırılmış ve kuru bir odada depolanacak ve yanlamasına istiflenmeyecektir.
Malzeme
SS304, SS316L, diğerleri siparişe göre.
Hualai'de her yıl farklı modellerde yüzlerce metreküp metal yapılı ambalaj üretip tedarik ediyoruz.Seçenek için birçok popüler tip ve malzeme vardır.Özel sipariş de kabul edilir!İhtiyacınız olan konuda size yardımcı olmaktan mutluluk duyarız!
